團粒機機器結構說明

發布日期:2017-03-16

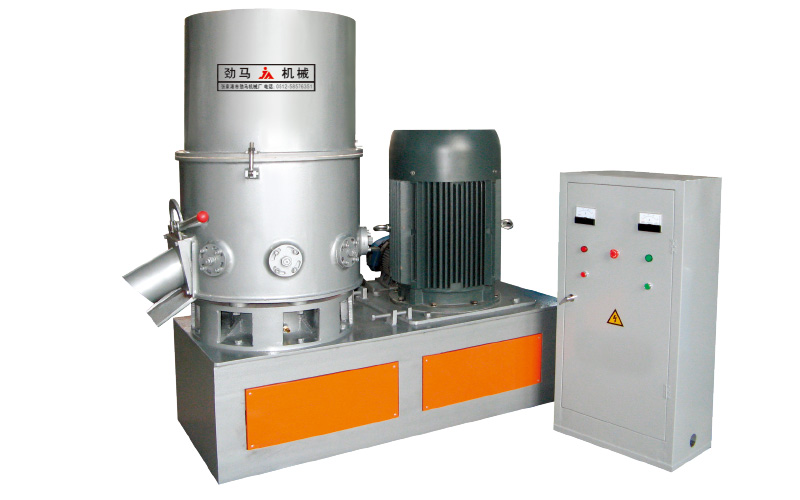

機器結構說明
全機分為底座部件,傳動部件,出料口部件,鍋體部件,電器儀表控制柜等部分。
底座部分:底座是機器的基礎,它由鋼板焊接加工而成,用來承受整個機器的重量,底座用四個M18*630底腳螺栓固定在水泥基礎上。
底座上部安裝有主電動機,傳動部件和鍋體。主電動機和傳動部件靠皮帶連接起來,為了防止皮帶松弛,在底座的上側安裝有兩個調節螺絲;當松開電機板上的固定螺母后,即可通過轉動螺絲張緊松弛。
傳動部分:傳動部件(除主電機外)裝在鍋體下方的鍋座和底座內。它由主電機,大、小皮帶輪,主軸,軸承,轉刀等組成。鍋座由鑄鋼件制成,在其上部安裝下鍋體,內部安裝有主軸及6317、6319、8318軸承各一個,同時防止漏油及外界灰塵浸入安裝有骨架式密封圈三個;主軸經良好的熱處理和精加工,有較高的精度和光潔度,可保證其轉動的平穩性,主軸端部裝有轉刀體,兩把轉刀用螺栓緊固在刀體上,當主機啟動時通過皮帶輪減速帶動轉刀旋轉。
塑料破碎機
鍋體部件:鍋體為焊接結構,其鍋體和鍋底均由不銹鋼制成,內表面經精細拋光,以保證不沾物料,并有效的防止銹蝕,鍋體內部容積為300L,加入料量約為50Kg左右。鍋體分為上鍋體和下鍋體兩部分,兩者連接處用搖臂螺栓緊固,當需要清理鍋體內部和更換轉刀時,可松開螺栓,輕推上鍋體沿垂直軸作水平方向旋轉,使下鍋體暴露于外,便于維修和清理,注意維修和清理時必須斷開電源,保證主電機不啟動,保證維修和清理的安全。鍋體下部安有八把固定的刀片,出廠前固定刀片和轉刀之間的間隙已經調正至2.5mm,用戶可根據加工塑料不同更換轉刀下面的墊片調正所需間隙,間隙調正范圍在2.5-5mm之間,墊片厚度分別為0.5及1兩種。
上鍋體中部設有直徑360的材料投入孔,用于加入廢棄塑料制品用。
鍋體安裝在鍋座上,鍋體與鍋座之間用四個支爪隔開防止鍋體中熱量傳入鍋座的軸承內,鍋座與底座相連。
